PFHF WSDc-K 排煙防火閥
一、引言
依據國家公安部發布的CCCF《強制性產品認證實施細則－消防防煙排煙設備產品》要求及國標GB15930-2007《建筑通風和排煙系統用防火閥門》，用于工業與民用建筑、地下建筑的通風、空調調節、機械排煙系統中設置的防火閥、排煙防火閥和排煙閥，聚英技術研究院與天津消防研究所、上海消防檢驗中心聯合研制成功了高密封排煙通風防火閥，已獲得國家知識產權局的創新專利保護，通過國家公安部CCCF強制性認證，檢測其單位面積的漏風量和耐火性能遠遠高于國家標準，行業遙遙領先！成為廣大設計院、工程公司和甲方單位首選品牌。
二、國際術語和定義
1、防火閥：
指安裝在通風、空氣調節系統的送、回風管道上，平時呈開啟狀態，當流經閥體的煙氣溫度達到70℃時，溫感器動作，閥門自動關閉，起到隔煙阻火作用的閥門。
2、排煙防火閥：
安裝在機械排煙系統的管道上，平時呈開啟狀態，當流經閥體的煙氣溫度達到280℃時，溫感器動作，閥門自動關閉，起到隔煙阻火作用的閥門。
3、排煙閥：
安裝在機械排煙系統各支管端部（煙氣入口）處，平時呈關閉狀態，工作時需要手動或電動打開，起到排煙作用的閥門。
帶有裝飾口或進行過裝飾處理的稱為排煙口，排煙口在國際中歸類到排煙閥內，在消防CCC認證和項目驗收時不單獨列項。
三、設計選用說明
實施消防CCCF認證后，公安部對防火閥、排煙防火閥、排煙閥的型號規格（W×H 表示寬×高），設計選用、采購安裝和項目驗收作如下相應調整：

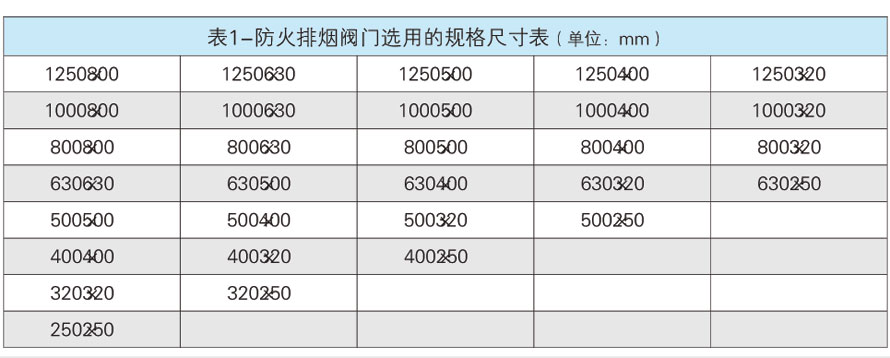

1、 規格尺寸：按GB15930-2007標準要求的矩形閥門規格執行，詳細規格見表1；

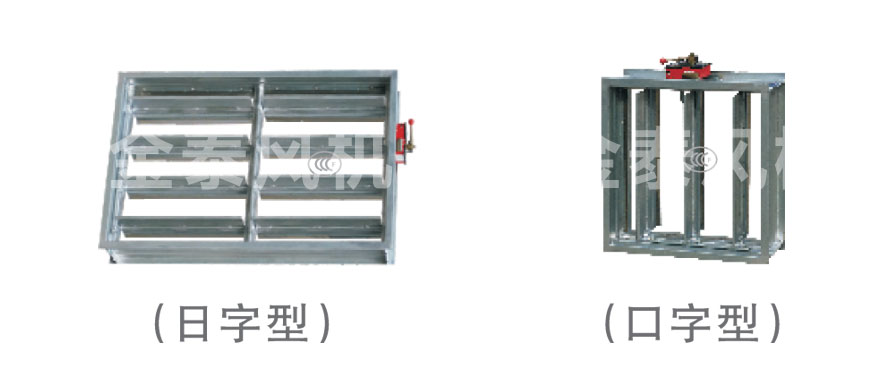

2、 結構樣式：規格W×H≤630×630，采用“口”字形，W×H≤1250×800采用“日”字形結構。
3、當規格尺寸W×H＞1250×800時，選用小機號閥體的幾何倍數的閥體疊加組合；如規格為2000x500的閥體，選用2個1000x500的閥體組合，組合后實際尺寸為2070x500（70為疊加的兩條法蘭邊的寬度和，即35x2），由安裝方現場調整連接方式；
4、圓形閥體按接近正方形規格閥體制作，采用在矩形閥體進出口各設一個圓形接口即方接圓方式制作；如設計規格為φ510，則在訂貨時注明“500×500閥門，進出口設φ510方轉圓接口”。
